Sistema Fotovoltaico Residencial - 4,4 kWp (São João del-Rei)

☀️ Sobre o Projeto

Este projeto consistiu no dimensionamento técnico e elaboração da planta de localização para um sistema de microgeração fotovoltaica on-grid de 4,4 kWp. O foco principal foi a integração do sistema com o padrão de entrada existente e a otimização da área de instalação dos módulos em uma residência no bairro Colônia do Marçal.

🎯 Detalhamento Técnico e Normatização

O diferencial deste projeto foi o detalhamento rigoroso dos componentes de conexão, seguindo as normas técnicas da concessionária local:

• Planta de Localização e Situação: Identificação precisa dos pontos de entrega, derivação e área de instalação dos módulos fotovoltaicos, garantindo facilidade na vistoria técnica.
• Diagrama de Entrada CA: Detalhamento do padrão de entrada com poste de 7 metros, condutores de 16mm² e sistema de aterramento com haste de 2,40m.
• Segurança e Sinalização: Elaboração da placa de advertência específica para sistemas de geração própria, conforme exigido para a segurança das equipes de manutenção.

🛠️ Especificações Técnicas

• Potência Instalada: 4,4 kWp.
• Localização: São João del-Rei - MG.
• Componentes de Conexão: Disjuntor de proteção, medidor bidirecional e ramal de entrada flexível 750V.
• Aterramento: Cabo de cobre nu #16mm² integrado ao sistema da edificação.

📸 Galeria e Documentação Técnica

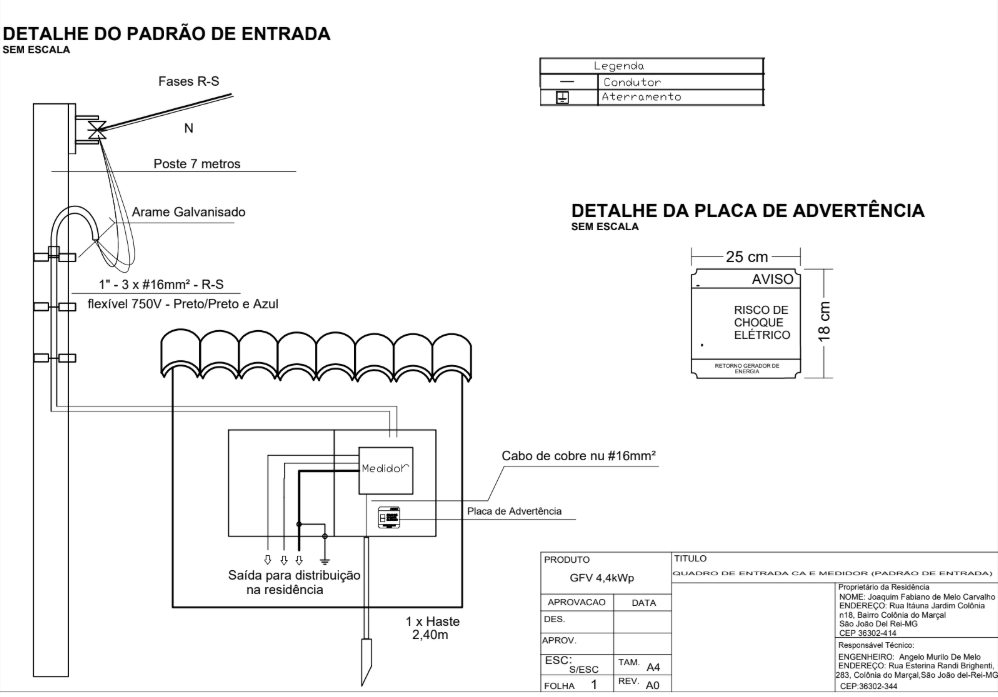

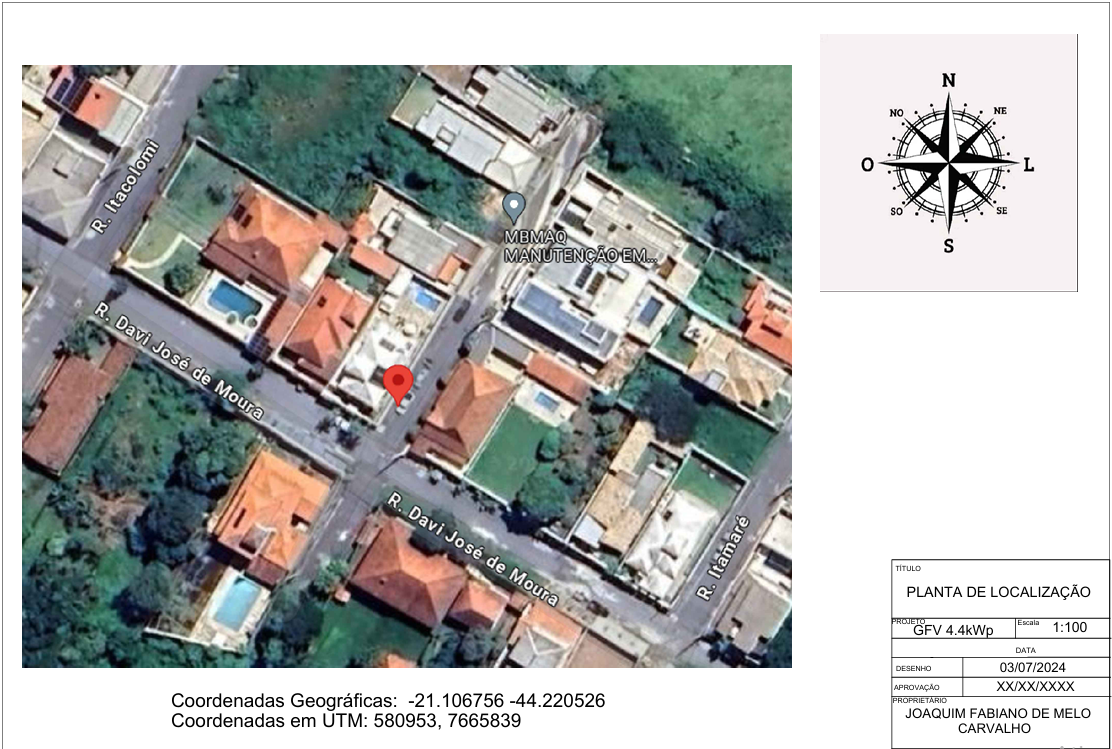

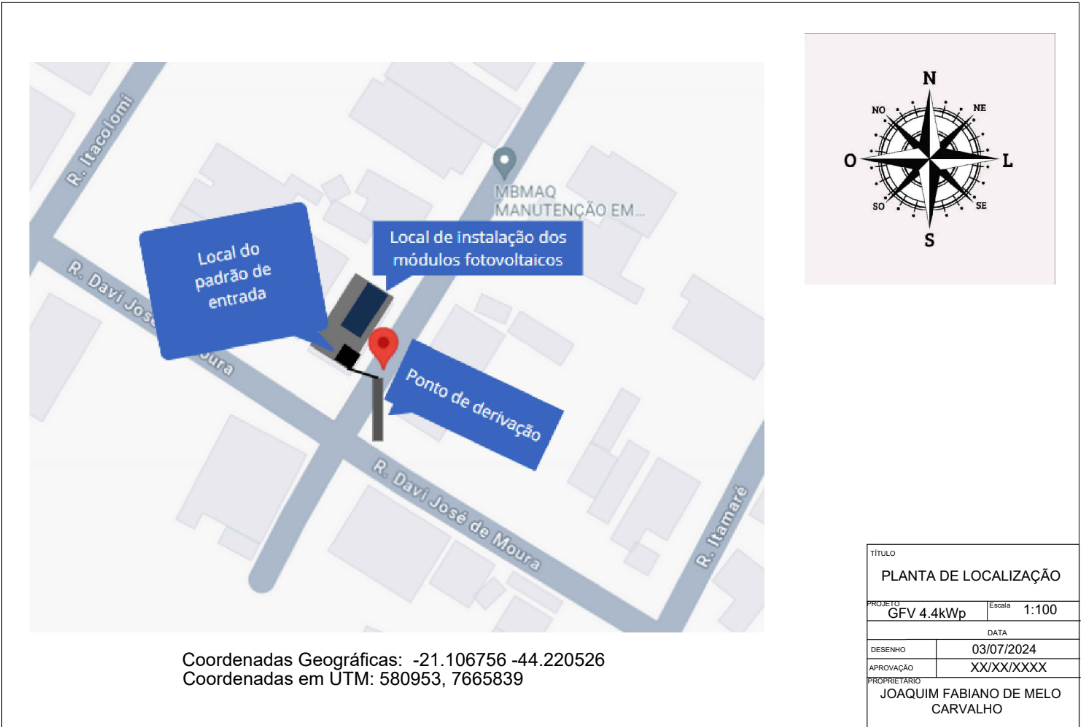

Legenda: Planta de localização detalhada indicando o ponto de derivação e o local de instalação dos módulos. Legenda: Planta de localização detalhada indicando o ponto de derivação e o local de instalação dos módulos. Legenda: Detalhes técnicos do quadro de entrada CA e especificações da placa de advertência “Risco de Choque Elétrico”.
