Sistema Fotovoltaico Residencial - (4,4 kWp)
Date:
☀️ Sobre o Projeto
Desenvolvimento técnico completo de um sistema de microgeração fotovoltaica on-grid com potência de 4,4 kWp. O projeto foi estruturado para atender à demanda energética residencial, garantindo uma geração média estimada de 600 kWh/mês.
🎯 Engenharia e Documentação Técnica
Este case reforça a entrega de um pacote de engenharia robusto, cobrindo todas as exigências técnicas e de segurança:
- Memorial Descritivo Completo: Elaboração de documento detalhado contendo a análise do local, normas aplicáveis, descrição dos módulos e inversores, além dos cálculos de geração esperada.
- Diagrama Unifilar Final: Detalhamento das conexões elétricas entre o arranjo fotovoltaico, inversores e o quadro geral, incluindo o dimensionamento de dispositivos de proteção (DPS e disjuntores).
- Planta de Situação: Mapeamento preciso da unidade consumidora e dos pontos de conexão, fundamental para o processo de aprovação junto à concessionária.
- Segurança e Sinalização: Planejamento da sinalização de advertência para geração própria, conforme as normas de segurança vigentes.
🛠️ Especificações Técnicas
- Capacidade Instalada: 4,4 kWp.
- Geração Média: 600 kWh/mês.
- Configuração: 02 inversores de 5kW (AC) e arranjos otimizados em strings de 8 módulos.
- Conexão: Rede trifásica com integração ao sistema de aterramento existente da edificação.
📸 Documentação e Detalhes Técnicos

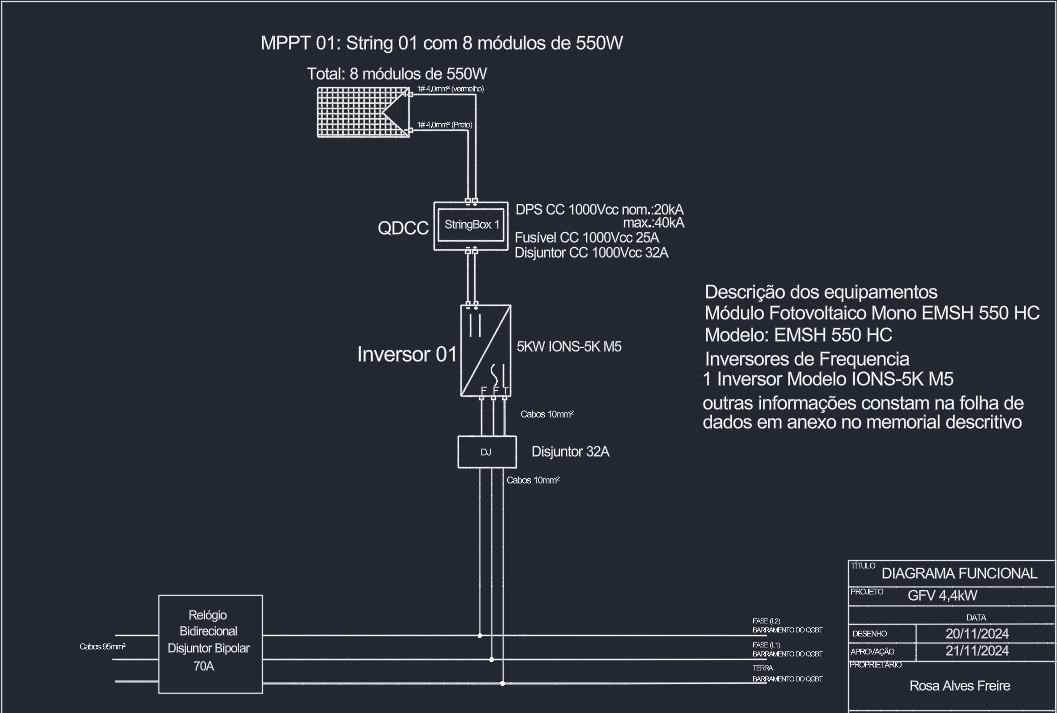

Legenda: Diagrama unifilar detalhado com as proteções e especificações do circuito CA/CC.

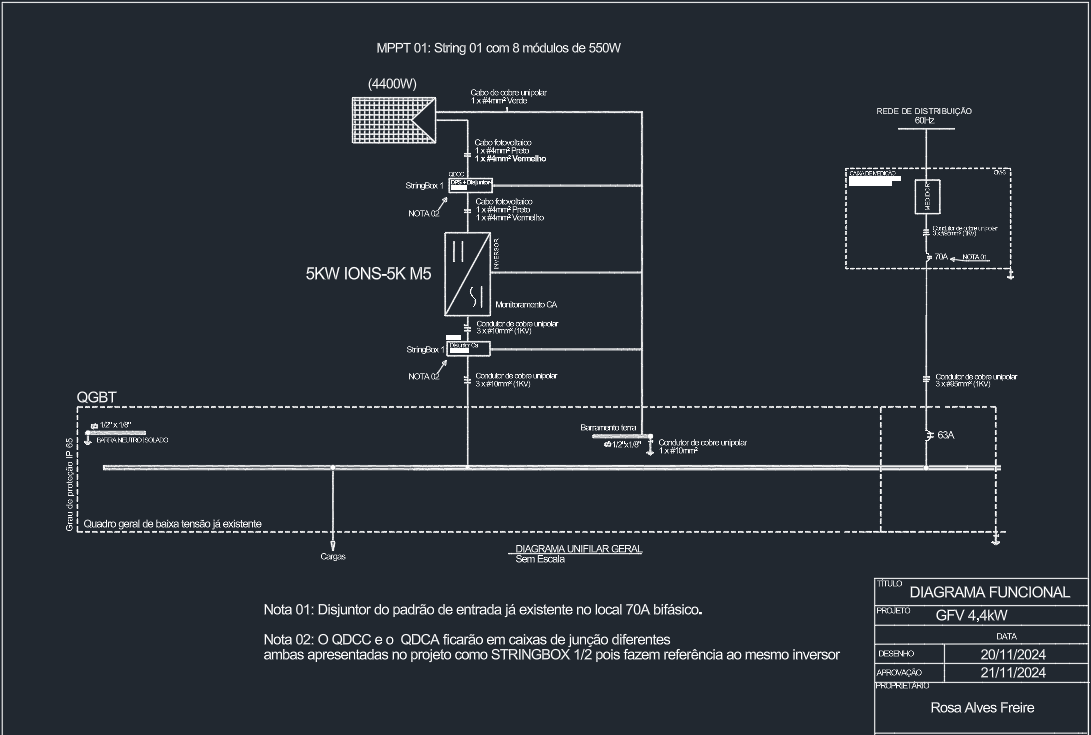

Legenda: Diagrama unifilar detalhado com as proteções e especificações do circuito CA/CC.

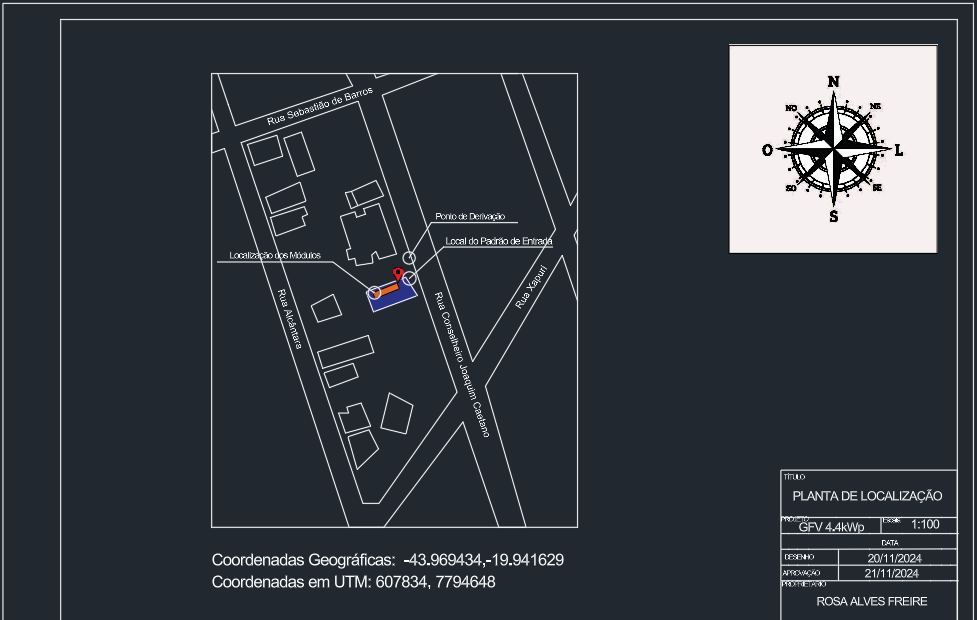

Legenda: Planta de situação completa para localização e homologação da usina.

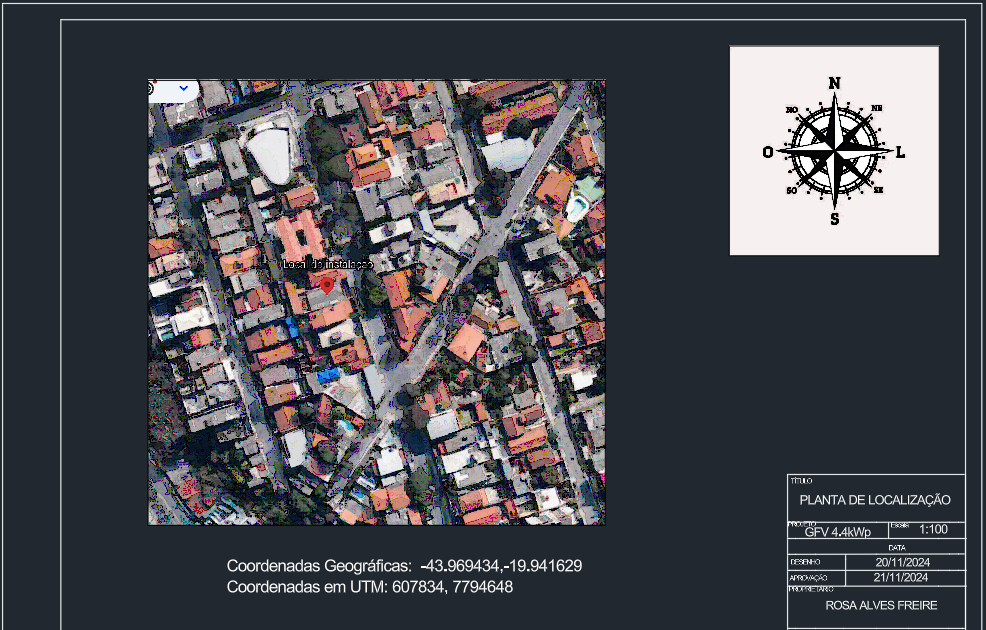

Legenda: Planta de situação completa para localização e homologação da usina.
