Sistema Fotovoltaico Residencial - 6,6 kWp (Belo Horizonte)

☀️ Sobre o Projeto

Este projeto consistiu no desenvolvimento completo de um sistema de microgeração fotovoltaica on-grid de 6,6 kWp para uma residência em Belo Horizonte. O sistema foi projetado para gerar uma média de 745,8 kWh/mês, garantindo autonomia energética e conformidade com as normas da CEMIG.

🎯 Diferencial: Engenharia e Gestão Regulatória

Este case demonstra domínio total do ciclo de vida de um projeto solar, desde a concepção técnica até a aprovação legal:

• Memorial Descritivo: Elaboração de documento técnico detalhando o dimensionamento dos módulos (12x 550W), inversores (6kW AC) e cálculos de produtividade.
• Formulário de Solicitação de Acesso (CEMIG): Preenchimento e gestão do processo de homologação junto à concessionária, garantindo a aprovação do parecer de acesso.
• Documentação Legal: Organização de procurações e formulários específicos para representação do cliente junto aos órgãos competentes.

🛠️ Especificações Técnicas

• Arranjo Fotovoltaico: 2 Strings de 6 módulos de 550W (Half Cell).
• Proteções (CC/CA): Dimensionamento de StringBox com DPS e fusíveis de 1000Vcc, além de proteção em corrente alternada.
• Infraestrutura: Detalhamento do ramal de entrada, caixa de medição (CM-2) e sistema de aterramento integrado.

📸 Documentação e Galeria Técnica

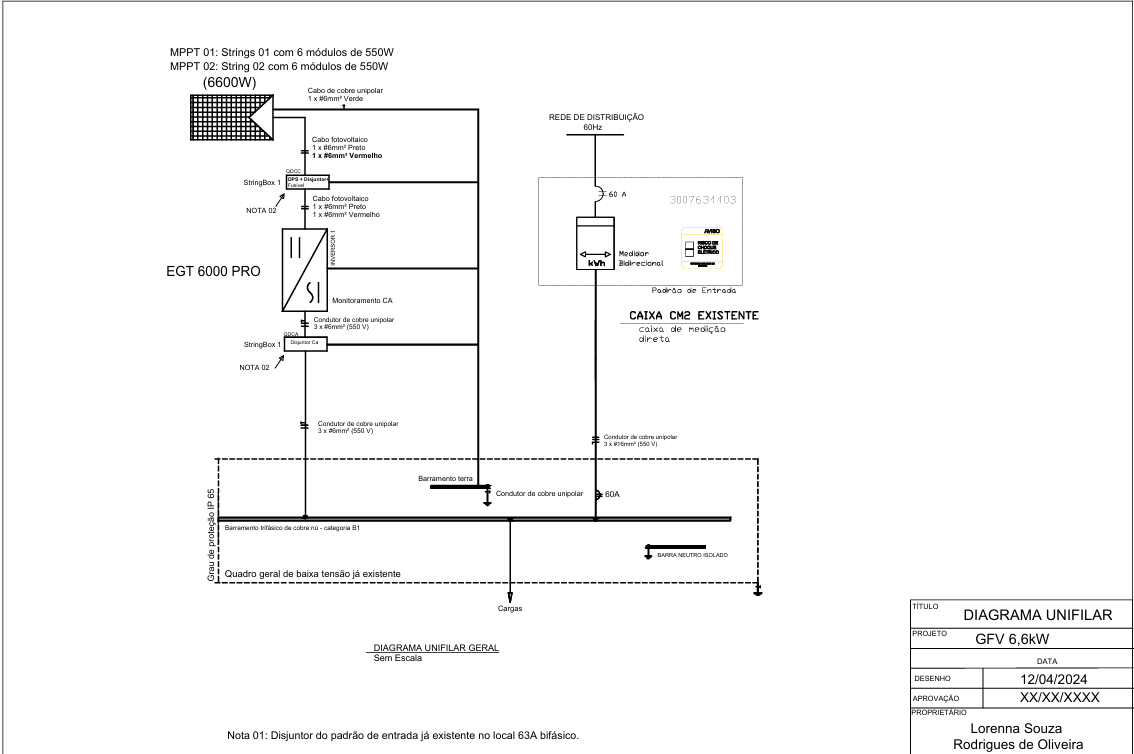

Legenda: Diagrama funcional detalhando a conexão entre módulos, inversor EGT 6000 PRO e o quadro geral.

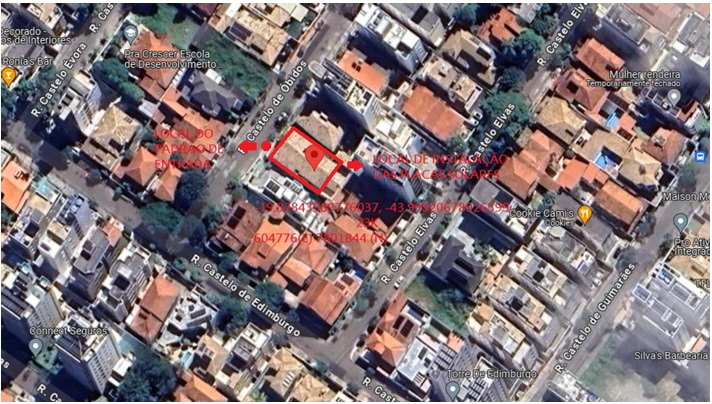

Legenda: Planta de situação indicando a localização da unidade consumidora em Belo Horizonte e o ponto de entrega.

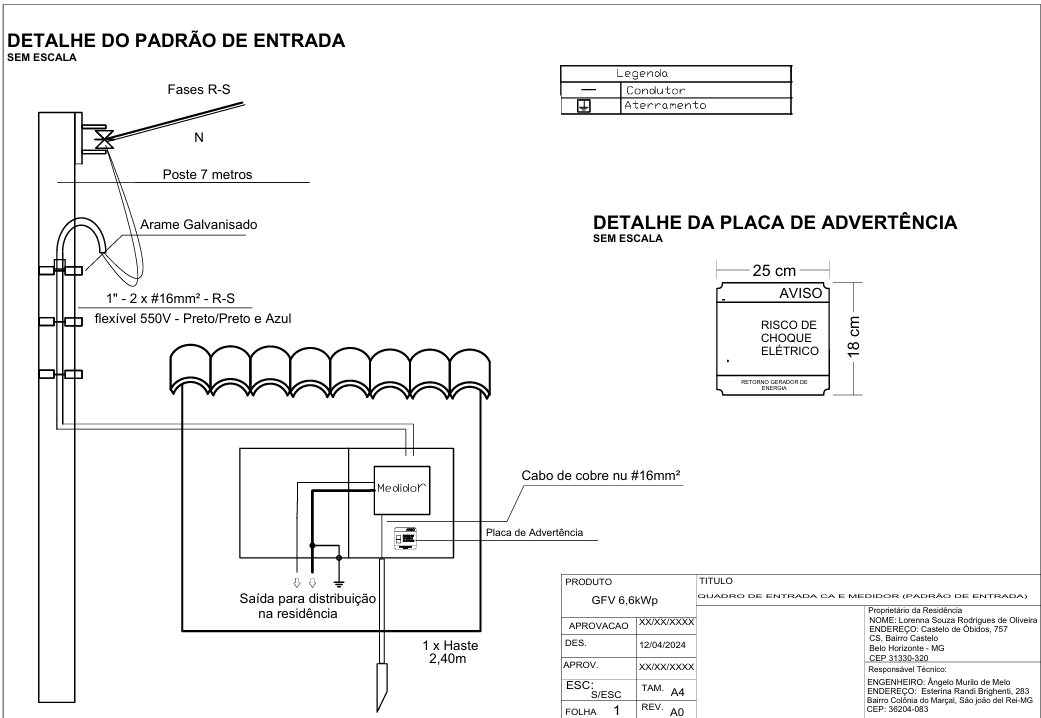

Legenda: Detalhamento do padrão de entrada e placa de advertência conforme normas da concessionária.
