Projeto Elétrico de Pousada - 600m² (PEL 97)

Published in EJEL - UFSJ, 2025

🏨 Sobre o Projeto

Este projeto consistiu no desenvolvimento e revisão das instalações elétricas de uma pousada de alto padrão em Tiradentes-MG, com área total de 600m². O grande desafio técnico deste empreendimento foi a setorização da potência, garantindo autonomia e segurança para cada unidade habitacional.

🎯 Atuação como Gestor e Revisor Técnico

Dada a escala do projeto, minha atuação focou na organização da infraestrutura para suportar múltiplos pontos de consumo simultâneos:

  • Setorização de Cargas: Implementação de um sistema descentralizado com um Quadro de Distribuição (QDC) por quarto, facilitando a manutenção e garantindo a seletividade da proteção.
  • Gestão de Demanda: Cálculo detalhado de demanda para o dimensionamento do alimentador principal e do padrão de entrada, considerando o uso simultâneo de chuveiros e sistemas de climatização em todos os quartos.
  • Coordenação da Equipe: Direcionamento técnico para a passagem de prumadas e organização dos quadros parciais.

🛠️ Especificações Técnicas

  • Alta Densidade de Circuitos: Gestão de múltiplos circuitos terminais distribuídos por toda a edificação.
  • Conforto e Segurança: Dimensionamento rigoroso dos dispositivos de proteção (DR e DPS) em todos os quadros internos para proteção dos hóspedes.
  • Infraestrutura de Passagem: Planejamento de rotas de cabos para minimizar perdas por queda de tensão devido à extensão da pousada.

📐 Normas Aplicadas

  • NBR 5410: Instalações elétricas de baixa tensão.
  • NBR 5444: Símbolos gráficos para instalações elétricas.
  • Normas da CEMIG: Critérios para ligação de unidades consumidoras de uso coletivo e cálculo de demanda.

📸 Imagens do Projeto: Detalhamento e Infraestrutura (PEL 97)

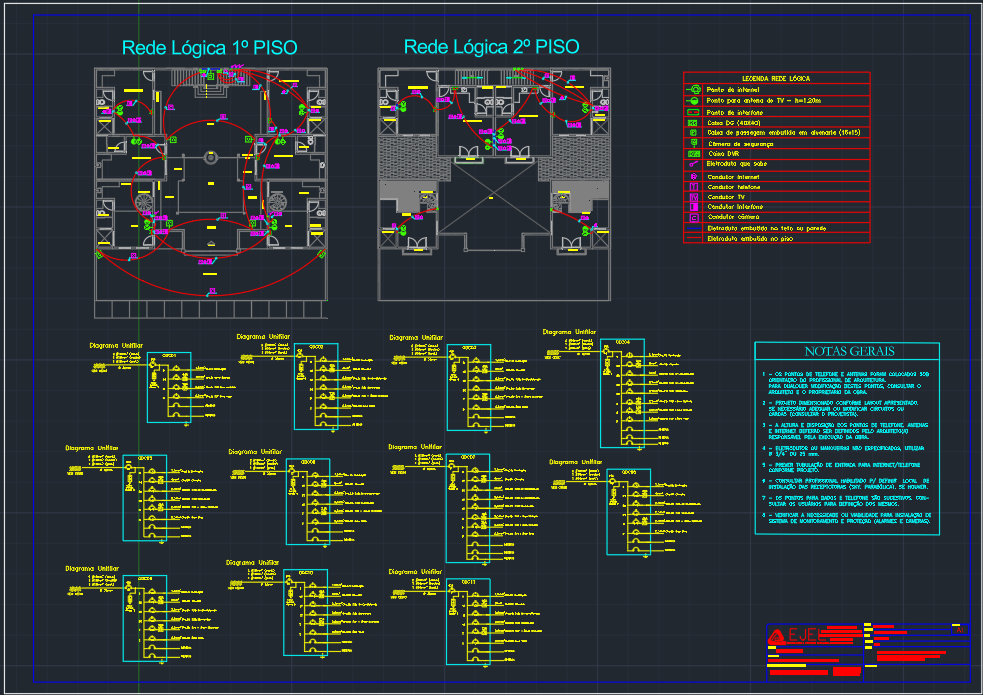

Rede Lógica e Unifilares Legenda: Projeto de infraestrutura de rede lógica integrado aos diagramas unifilares de distribuição.

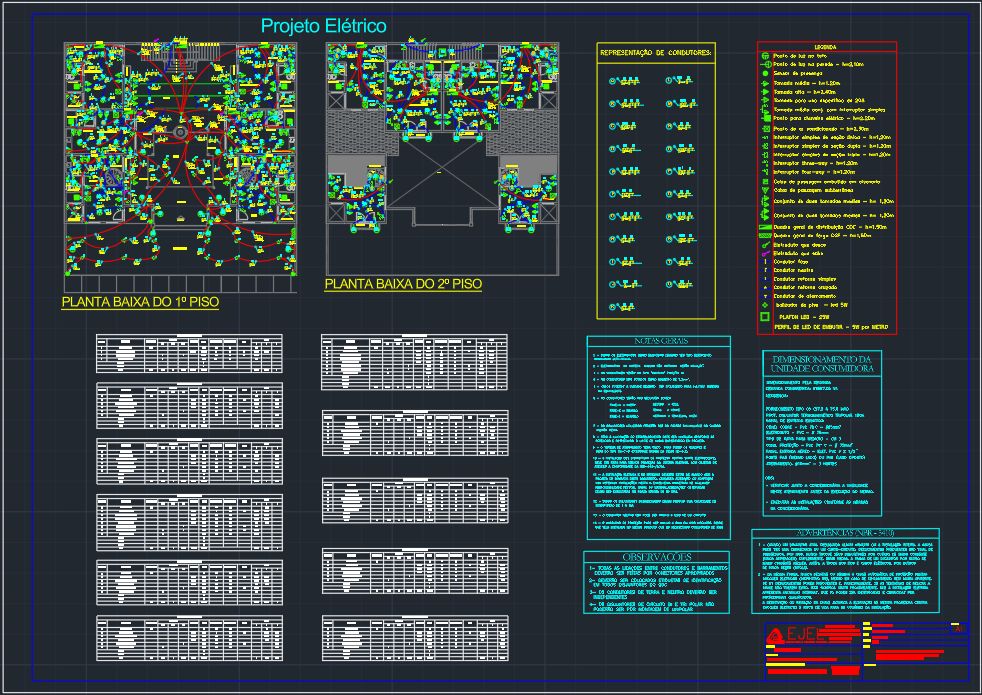

Projeto Elétrico e Quadro de Cargas Legenda: Detalhamento das pranchas elétricas com foco no balanceamento de fases e dimensionamento dos circuitos terminais.

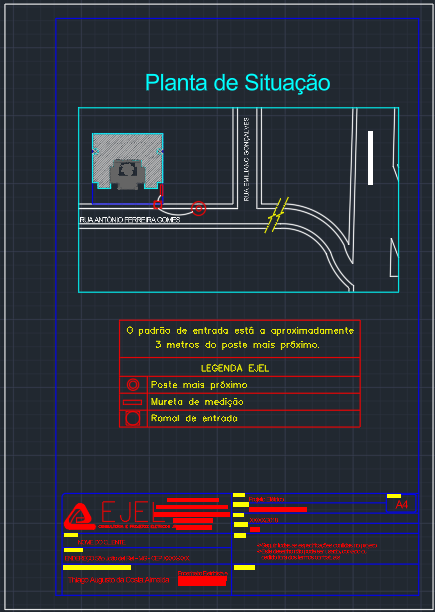

Planta de Situação Legenda: Planta de situação indicando a implantação da edificação no terreno e o ponto de entrega de energia.

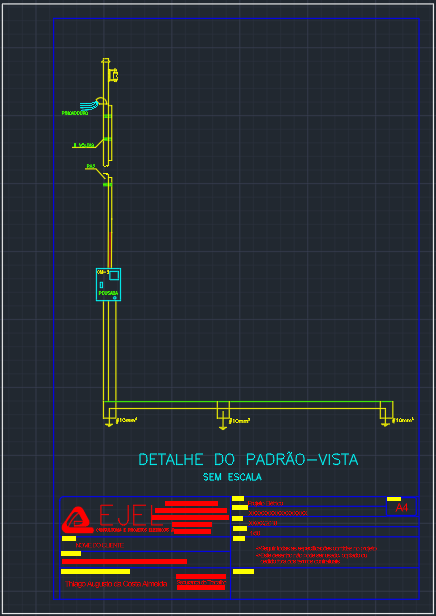

Ramal de Entrada e Medição Legenda: Detalhamento do ramal de entrada e caixa de medição, seguindo as normas técnicas para unidades consumidoras coletivas.
