Projeto Elétrico de Galpão Comercial/Industrial (PEL 89)

Published in EJEL - UFSJ, 2025

🏢 Sobre o Projeto

Este projeto consistiu na elaboração e revisão das instalações elétricas de um galpão de grande porte (PEL 89). Diferente de projetos residenciais, este trabalho exigiu um foco aprofundado em cargas motoras, iluminação de grandes áreas e um sistema de proteção mais robusto para garantir a continuidade operacional.

🎯 Atuação como Gestor e Revisor Técnico

Neste projeto, liderei a equipe de execução focando nos seguintes pilares:

Análise de Cargas Industriais: Revisão do dimensionamento para equipamentos de maior potência e previsão de circuitos de reserva.
Coordenação de Proteção: Verificação da seletividade dos disjuntores para evitar desligamentos desnecessários em toda a instalação.
Otimização de Trajeto: Direcionamento da equipe para a passagem de infraestrutura (eletrocalhas e perfilados) visando economia de materiais e facilidade de manutenção.

🛠️ Especificações Técnicas

Iluminação de Grande Porte: Dimensionamento luminotécnico para garantir os níveis de iluminância exigidos para áreas de trabalho e circulação.
Infraestrutura: Detalhamento de eletrocalhas e quadros de distribuição de força (QDF).
Entrada de Energia em Média Tensão: Análise voltada para o atendimento via posto de transformação ou padrão de entrada específico para a demanda do galpão.

📐 Normas Aplicadas

NBR 5410: Instalações elétricas de baixa tensão.
NBR ISO/CIE 8995-1: Iluminação de ambientes de trabalho.
Normas da Concessionária: Critérios técnicos para ligação de unidades consumidoras com maior demanda de potência.

📸 Imagens do projeto: Infraestrutura e Detalhamento (PEL 89)

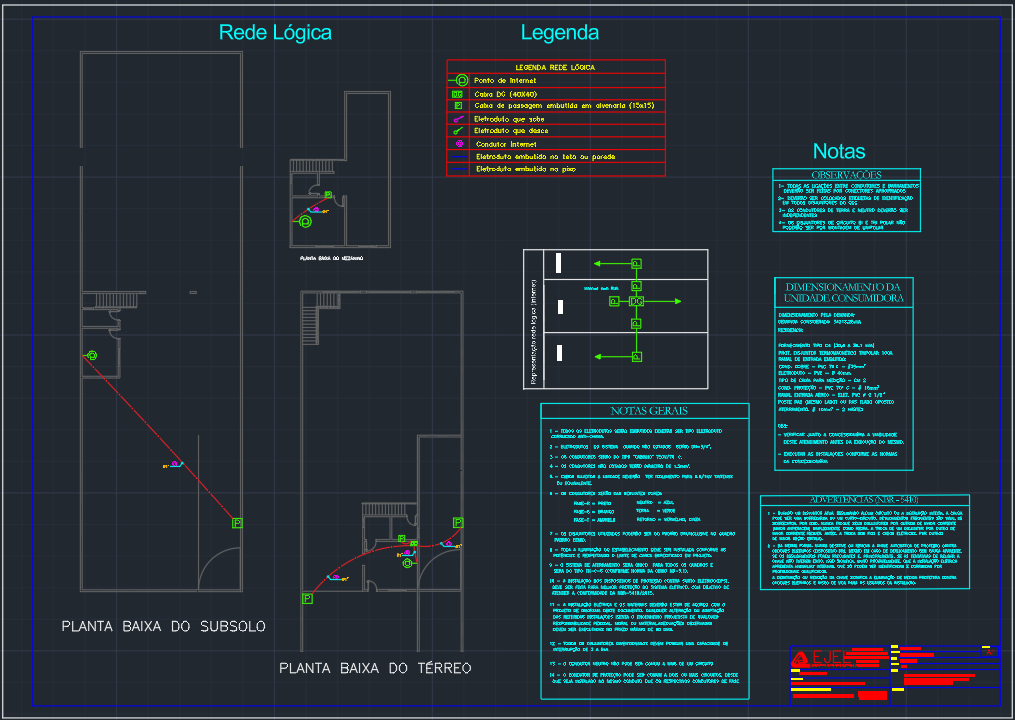

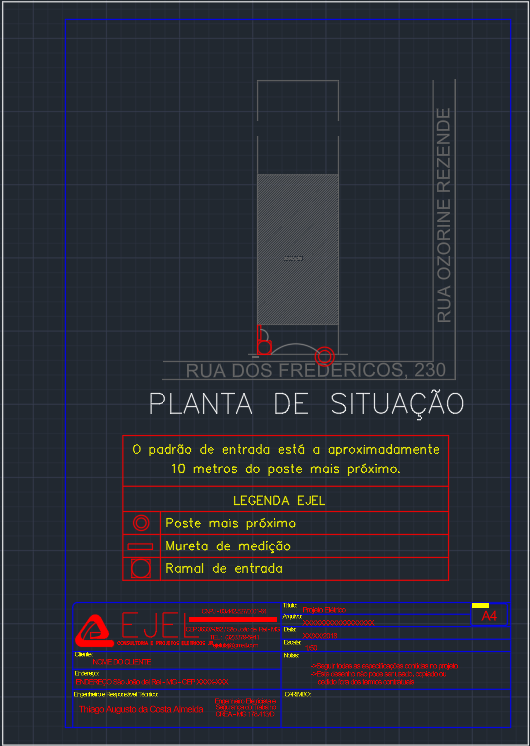

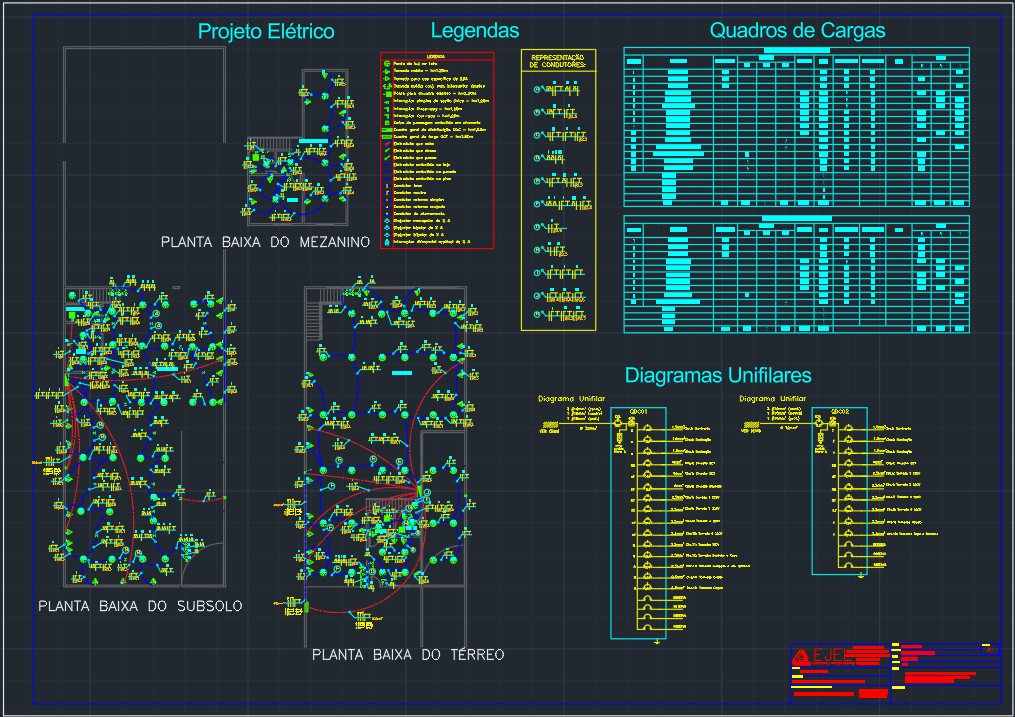

Projeto Elétrico - Quadro e Unifilar Legenda: Detalhamento das pranchas elétricas, incluindo o quadro de cargas industrial e o diagrama unifilar de distribuição.
