Projeto Elétrico Residencial - 289m² (PEL 81)

🏛️ Sobre o Projeto

Este projeto representa um marco na minha trajetória, sendo o primeiro em que atuei integralmente na Gestão e Revisão Técnica. Com uma área total de 289m², a residência foi projetada para atender às necessidades de uma família de três pessoas, priorizando o conforto térmico, luminotécnico e a máxima segurança operacional.

🎯 Atuação como Gestor e Revisor

Participei da execução do projeto, mas o meu papel neste projeto foi garantir a integridade técnica e o cumprimento de prazos da equipe de execução:

• Direcionamento Técnico: Definição das premissas de projeto e métodos de dimensionamento.
• Correções Rigorosas: Revisão detalhada de diagramas unifilares, quadros de carga e seletividade de proteção.
• Gestão de Equipe: Coordenação dos cronogramas e alinhamento entre as expectativas do cliente e as viabilidades técnicas.

🛠️ Especificações Técnicas

O projeto contempla soluções avançadas de engenharia, incluindo:

• Dimensionamento de Condutores e Proteção: Cálculos de queda de tensão e corrente de projeto conforme as distâncias da planta.
• Divisão de Circuitos: Estruturação otimizada para evitar sobrecargas e facilitar manutenções futuras.
• Entrada de Energia: Padrão de entrada dimensionado conforme as normas da concessionária local.

📐 Normas Aplicadas

A conformidade normativa foi o pilar da revisão, utilizando:

• NBR 5410: Instalações elétricas de baixa tensão (Fundamental para o dimensionamento de condutores e dispositivos de proteção).
• Normas Técnicas da Concessionária: Especificações para o padrão de entrada e medição.

📸 Imagens do Projeto (PEL 81)

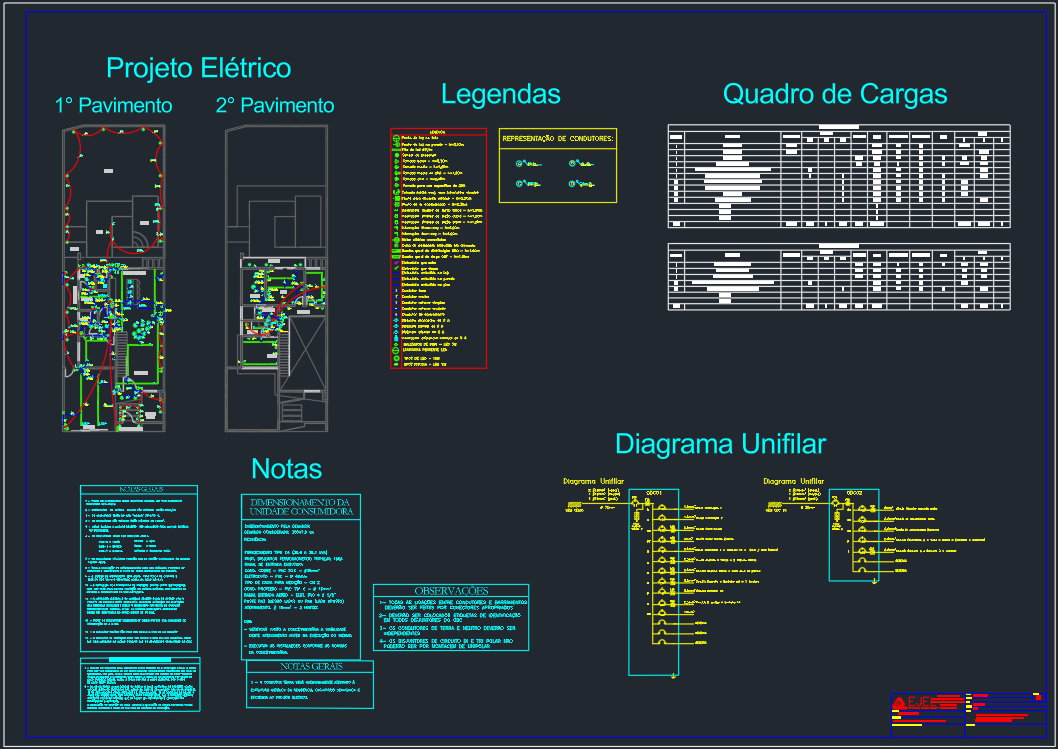

Legenda: Detalhamento da planta baixa e distribuição estratégica dos pontos de utilização (tomadas e iluminação).

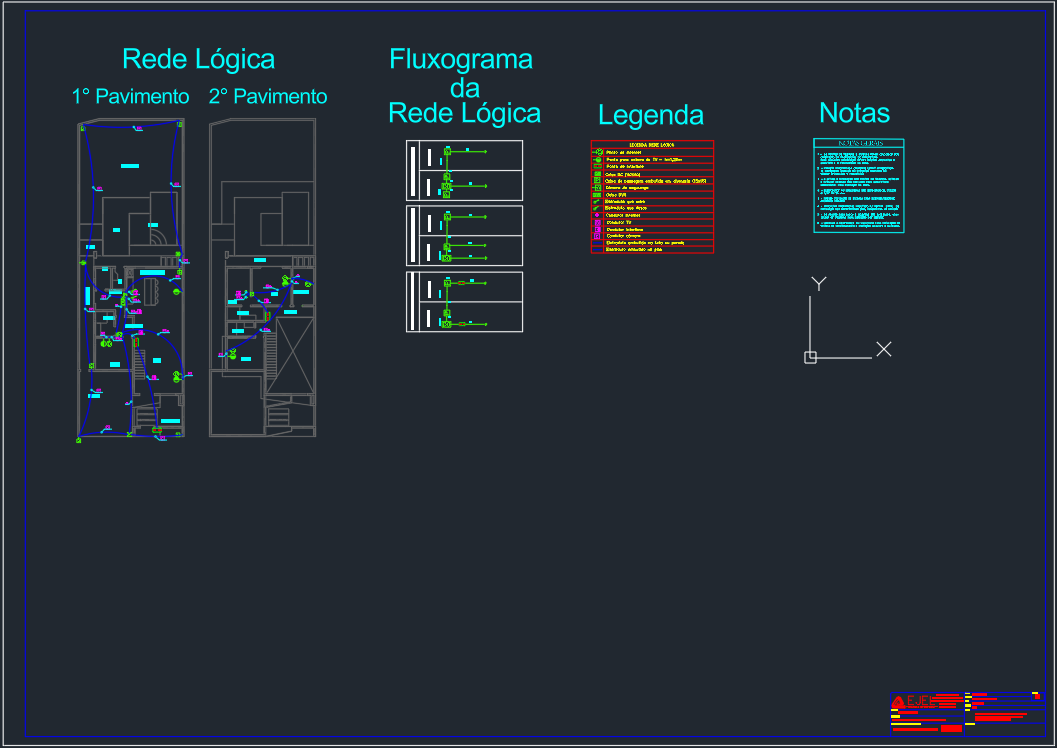

Legenda: Projeto de infraestrutura de Rede logica.

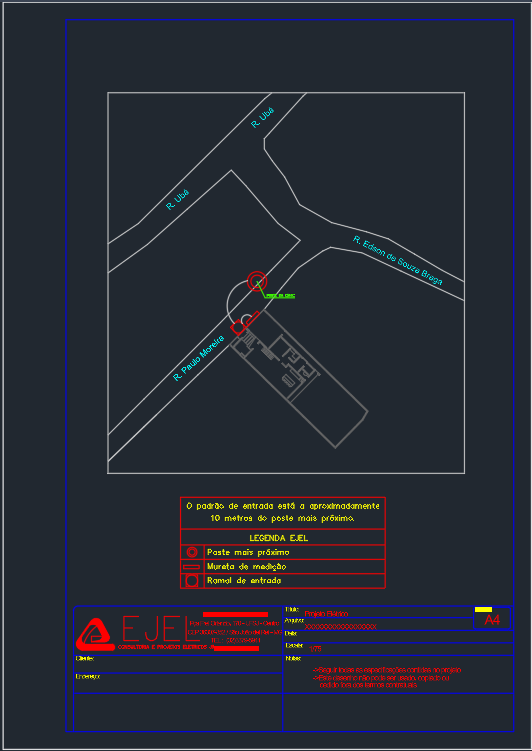

Legenda: Desenho do padrão de entrada do projeto).

Legenda: Desenho da caixa de medição.
