Projeto Residencial de Alto Padrão - 420m² (PEL 100)

🏠 Sobre o Projeto

Este projeto residencial de 420m² foi desenvolvido sob um modelo de terceirização, o que proporcionou um grande aprendizado em padronização técnica. Atuei na elaboração e correção das pranchas, adaptando toda a simbologia, legendas e formatos de entrega aos padrões específicos da empresa contratante, mantendo o rigor normativo em todas as etapas.

🎯 Diferenciais e Aprendizados

A execução do PEL 100 exigiu um olhar atento à integração de sistemas em uma área extensa:

• Adaptação de Fluxo: Implementação de legendas e padrões de desenho externos, garantindo que a comunicação técnica estivesse alinhada com as diretrizes da empresa parceira.
• Dimensionamento em Larga Escala: Devido à metragem de 420m², o projeto focou na minimização de queda de tensão em circuitos distantes e na organização de um quadro geral robusto.
• Refino Técnico: O processo de correção e adequação permitiu uma visão crítica sobre como diferentes players do mercado aplicam as normas de instalações elétricas.

🛠️ Especificações Técnicas

• Distribuição de Cargas: Organização estratégica para atender a uma residência com múltiplos pontos de TUEs (Tomadas de Uso Específico) e sistemas de automação integrada.
• Detalhamento de Infraestrutura: Planejamento de passagens de eletrodutos em lajes e paredes de forma otimizada para a construção civil.
• Proteção e Seccionamento: Aplicação rigorosa de dispositivos DR e DPS em conformidade com a NBR 5410.

📐 Normas Aplicadas

• NBR 5410: Instalações elétricas de baixa tensão.
• NBR 5444: Símbolos gráficos para instalações elétricas (adaptados ao padrão da empresa).
• Manual de Identidade Visual Técnica: Seguido conforme exigência da terceirização.

📸 Galeria Técnica: Agrupamento Coletivo e Infraestrutura (PEL 100)

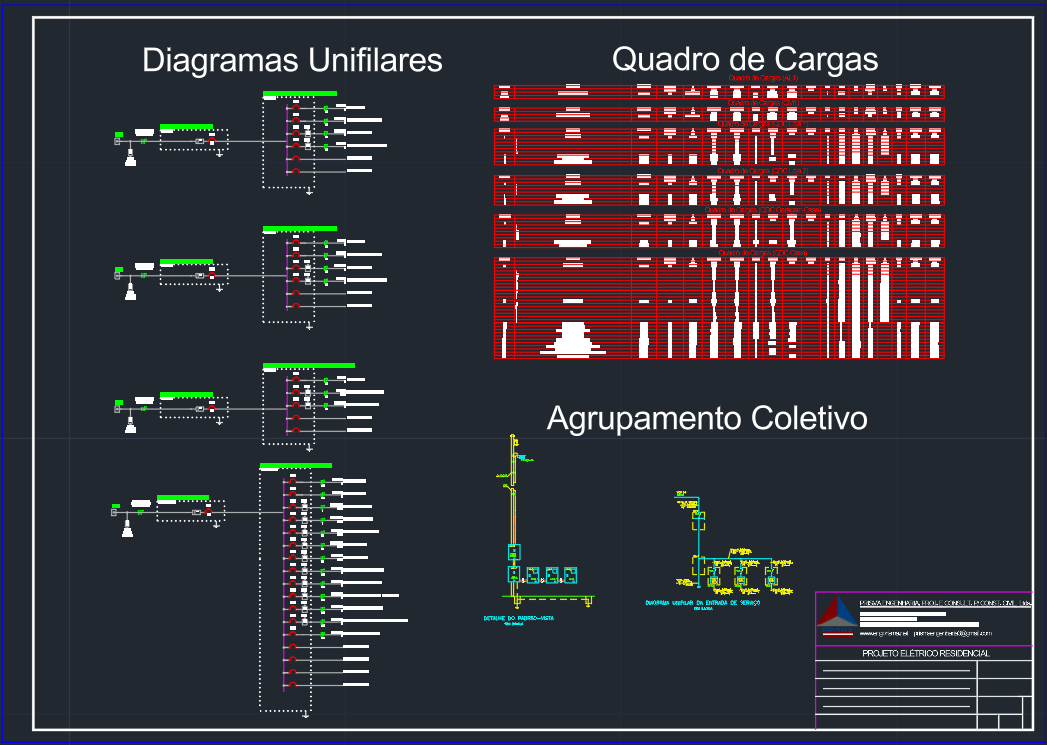

Legenda: Detalhamento dos quadros de cargas e diagramas unifilares, com foco no sistema de agrupamento coletivo. O projeto exigiu domínio técnico para a construção da mureta de medição e correta distribuição dos ramais das unidades consumidoras.

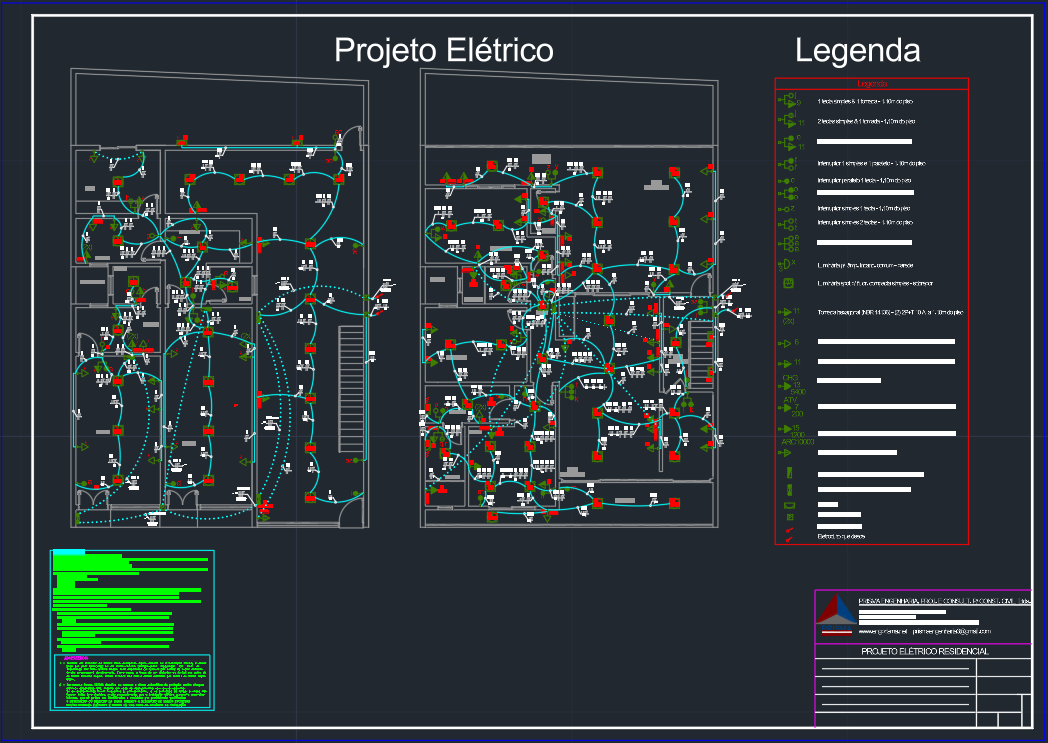

Legenda: Planta baixa do projeto elétrico apresentando a disposição dos pontos e a legenda técnica adaptada ao padrão de terceirização da empresa parceira.

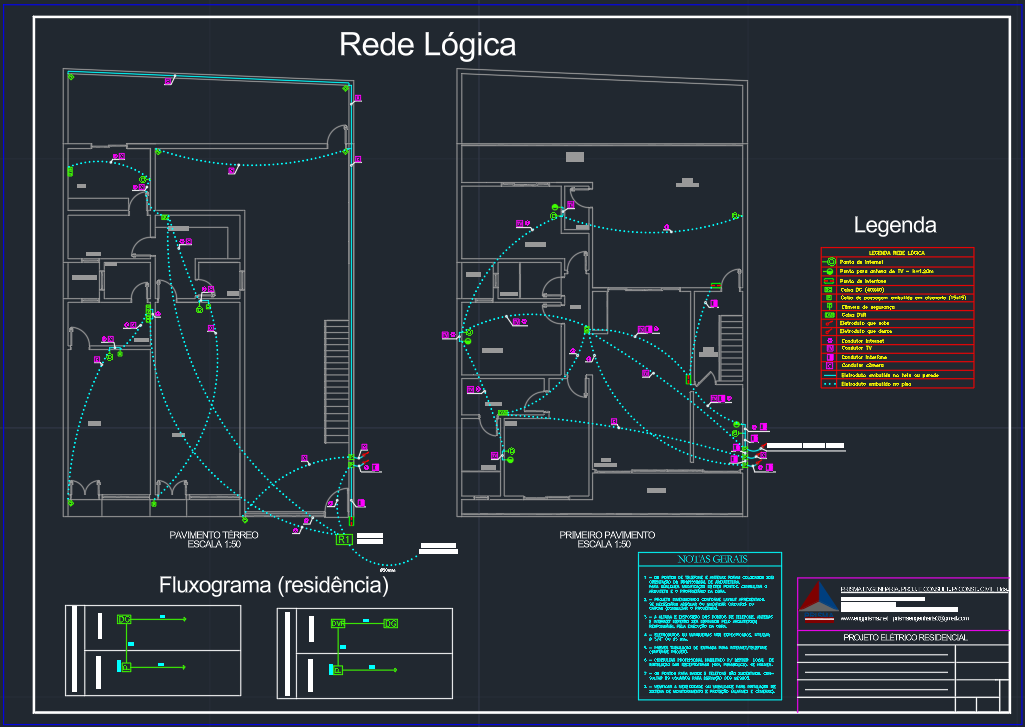

Legenda: Projeto de rede lógica e fluxograma de dados, garantindo a conectividade estruturada de toda a residência.

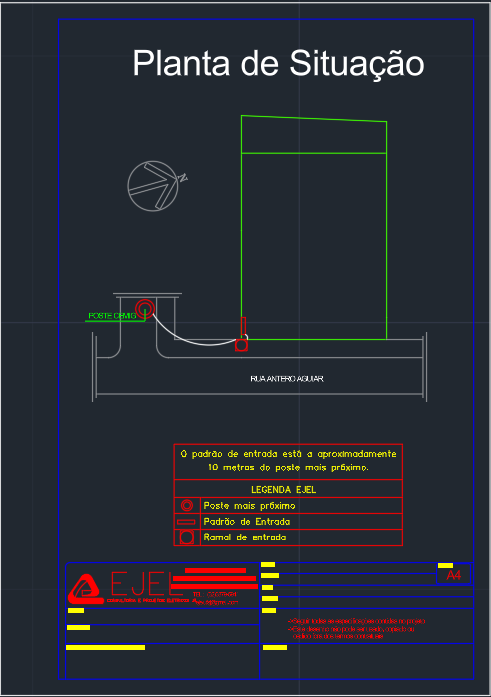

Legenda: Planta de situação indicando a implantação no lote e o posicionamento estratégico do centro de medição (mureta) em relação à rede da concessionária.
